一、產品簡介：
蘇州歐斯姆生產的大功率開關直流電源系列產品是專為鐵路機車及新能源領域的電動汽車電機實驗而設計研發，可應用于電動汽車用電機及電機控制器的測試實驗，例如電動汽車電機型式試驗，電機控制器性能測試，電動汽車電機剎車實驗，電動汽車電機耐久性實驗等。
本系列開關直流電源具有瞬態響應速度快，輸出紋波小，輸出穩定等特點。對于電網及負載變化具有極強的適應性，可以滿足輸入電網+10%的變化范圍，當輸出端負載突然變化時（突加或突卸負載的操作），輸出電壓的波動范圍在+5%以內，并且輸出電壓穩定的恢復時間小于<20mS。特別適合于電機類負載的測試實驗。同時電源可選配RS232、RS485遠程通訊接口，可以與上位機連接形成智能監控系統， 實現對電源運行狀態的實時監控。
二、產品特點：
具有兩種工作模式可以選擇:
恒壓限流工作模式，電源根據負載情況自動切換為恒壓輸出或恒流輸出。
恒壓過載工作模式，在此模式下電源可以過載輸出，適用于具有沖擊性的負載。
采用全橋移相式軟開關技術，整機效率高。
采用非晶高頻變壓器，整機重量輕。
采用全橋IGBT逆變技術，瞬態響應速度快，電壓沖擊值下，恢復時間短等特點。
輸入電壓，輸出電壓以及控制電壓采用隔離技術，提高了整機的工作可靠性以及抗干擾能力。
電源參數滿足全量程范圍內可調，方便客戶設置。
具有RS485遠程控通訊接口（選配）。
三、電源原理圖：

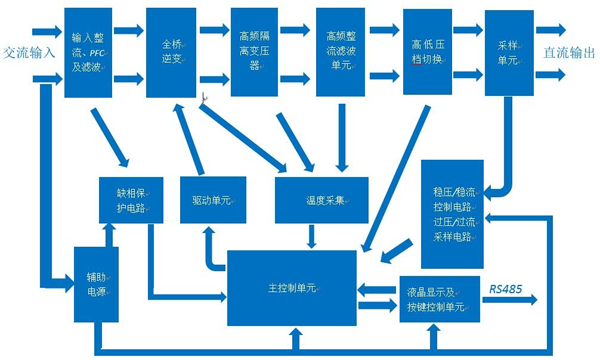

本產品原理圖
四、電機測試直流電源系統組成
電機測試直流電源系統有兩部組成，包括直流開關電源和回饋單元。
（1）開關直流電源與與泄放裝置在應電機測試中的應用方案，具體測試方案及電氣原理圖見下圖

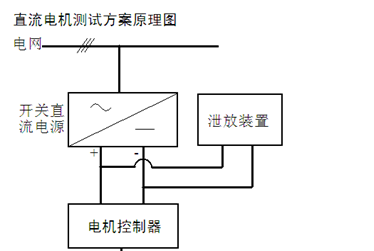

圖1– 直流電源與泄放裝置組成的測試方案
五、設備技術參數
（1）直流電源技術參數
表20kW直流電源技術參數表
|
電源容量 |
20kW |
|||
|
輸入?yún)?shù) |
電壓 |
AC380V+10%，三火線+地線 |
||
|
頻率 |
50Hz+10% |
|||
|
電路方式 |
全橋開關PWM調制 |
|||
|
輸出 參數 |
電壓 |
0V～140V可調 |
||
|
電流 |
0A～142A可調 |
|
||
|
輸出 精度 |
電壓 |
≤0.5%F.S |
||
|
電流 |
≤0.5%F.S |
|||
|
顯示 精度 |
電壓 |
≤0.5%F.S |
||
|
電流 |
≤0.5%F.S |
|||
|
負載效應（負載調整率） |
≤0.5%FS |
|||
|
電源效應(電源調整率) |
≤0.5%FS |
|||
|
時漂 |
≤0.5%FS（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率） |
|||
|
溫漂 |
≤0.03%/℃（半小時內）（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率） |
|||
|
顯示 分辨率 |
電壓 |
四位顯示，最小分辨率為0.1V |
||
|
電流 |
四位顯示，最小分辨率為0.1A |
|||
|
紋波（Vrms） |
≤0.5% F.S（80%~100%額定阻性負載） |
|||
|
瞬態特性 |
恢復時間 |
≤20ms(10%～90%的額定阻性負載) |
||
|
過沖電壓 |
≤5%F.S(10%～90%的額定阻性負載) |
|||
|
過載輸出能力1 |
限流輸出模式 |
|||
|
保護裝置 |
輸入缺相報警、輸出過流保護、輸出過壓保護、功率裝置過熱保護、禁止短路。 |
|||
|
操作方式 |
無極編碼器，液晶屏顯示（詳見說明書） |
|||
|
冷卻方式 |
強制風冷 |
|||
|
噪聲 |
60db |
|||
|
防護等級 |
IP31 |
|||
|
工作環境 |
工作溫度 |
-20℃～45℃ |
||
|
工作濕度 |
10%～90%（無凝露） |
|||
|
海拔高度 |
≤3000m |
|||
|
外形尺寸（寬*高*深mm） |
460*650*600mm(以實物為準) |
|||
六、設備基本功能
恒壓限流模式：輸出電壓和電流設定值從零至額定值連續可調，恒壓和恒流輸出模式根據客戶后端負載使用情況自動切換。
具有自動線壓降補償功能(選配)
電源具有自動線壓降補償檢測端子（comsense），將此端子與負載端進行連接，電源會自動檢測負載端的電壓值，并自動補償電源線造成的線壓降。同時可以檢測負載端電源供電是否接反，實現防反保護功能。
電源具有自放電功能
電源內部具有放電電路，在電源停止輸出以后能夠快速釋放存在輸出電容的電能，以防止在停止狀態下誤碰輸出端子，造成人身傷害。
遠程通訊接口(選配)
電源標配遠程通訊接口（RS232/RS485），能夠與PC連接實現遠程控制。通過通訊接口可以設置電源運行參數和保護值，并能夠?qū)崟r查詢電源的運行狀態以及運行參數值以及報警信息。同時還可以啟動或停止電源運行，并且具有編程輸出電壓功能，可以編程多種電壓輸出模式。通過上位機軟件還可以實現電源的實時監測，并且自動將監測數據進行存儲，并且可以以EXCEL表格的形式導出。
七、使用條件
本電源需置于通風良好之室內，避免裝設于陽光直射處、通風不良的柜子內或死角，以確保使用時不會過熱。
避免裝設于潮濕和灰塵很多的地方。遠離水、可燃性氣體、化學氣體、腐蝕性氣體和液體。
使用環境海拔高度應小于3000米。使用環境海拔高度超過3000米，應降額使用。
八、售后服務
根據質量保證的規定及蘇州歐斯姆程序文件中產品售后服務的有關要求,結合項目的實際情況,我們所有的工程實施中做出如下售后服務承諾：
1. 產品驗收合格后壹年內為質量保證期，在此期間產品正常使用下發生的故障由我方免費維修，質量保證期外的產品故障，我公司需積極配合客戶修理，對產品終身服務，我公司保證長期提供廠價配件。
2. 在使用過程中遇到疑難問題，需要我公司支持配合的，可來電咨詢，必要時可派技術人員到現場進行技術指導及服務。
3. 在使用過程中出現一般質量問題，在2小時內由公司作出妥善答復。重大質量問題，公司在江、浙、滬等省于24小時內派人員到位，其它沿海等交通便利的城市48小時內派人到位。內陸地區及偏遠地帶交通不方便的地方視情況而定。（原則上以上響應時間以客戶利益為宗旨盡量提前。）
4. 重大質量問題如在兩周內還未能及時修復，我公司可提供相關產品（常規產品）給客戶使用，待機器修好后再換回。
5. 我公司希望廣大用戶對我們的產品質量進行跟蹤監督，多提寶貴意見和建議，以利于我們在產品完善中不斷滿足用戶的要求。
6. 用戶如需要購買相關產品附件，我們將按成本價提供,根據你所需的時間，地點發貨。
7. 在質量保證期內，我們對產品實行三包。
九、使用說明書
(一)主要技術指標
1)、恒壓值連續可調范圍：近似0～額定輸出
2)、恒流值連續可調范圍：近似0～額定輸出
3)、電壓保護值可調范圍：近似0～額定輸出
4)、電壓表顯示精度：小于1%±1個字
5)、電流表顯示精度：小于1%±1個字
6)、負載效應(電流調整率)：恒壓(CV)小于0.5%
7)、源效應(電壓調整率)：恒壓(CV)小于0.5%
8)、波紋系數：恒壓(CV)小于0.5%(有效值)
9)、保護：有短路保護、過壓保護、限流保護、過溫保護，3相輸入缺相報警
10)、預置功能：在電源待機狀態下，按下預置鍵，調節電壓電流旋鈕，調至所需電壓電流值（定制所需規格范圍內任意設定），松開預置鍵，摁下啟動鍵，電源開始工作
11)、絕緣電阻：≥5M
12)、耐壓強度：1500V 60S
13)、溫度系數：小于0.4×10-40℃(預熱30分鐘后)
14)、使用和測試條件：
環境溫度-10℃～+40℃
相對濕度不大于80%( 30℃)
大氣壓力大于50mmHg
輸入電源AC220V(或380V)±10%，50/60HZ
二·面板說明
1·LCD液晶顯示：顯示各類參數
2·數字鍵盤：用來設置各類參數
3·可調節電位器旋鈕：輔助數字鍵盤來設置各類參數
4·控制輸出開按鍵：按一次開啟直流電源的輸出
5·控制輸出關按鍵：按一次關閉直流電源的輸出
6·輸入控制通斷指示燈，燈亮表示接通輸入電源
7·輸出：燈亮表示電源在工作狀態
8·恒流：燈亮時，表示電源正處于穩流工作
9·恒壓：燈亮時，表示電源正處于穩壓工作
10·遠程狀態工作指示
電源只要從通訊接口收到過設置或控制指令，就表示進入遠程控制狀態，該指示燈亮起，面板的所有操作都失靈。只有從通信接口收到解除遠程控制的指令，或者重新上電才會推出遠程控制狀態，面板恢復操作
11·短路：該燈亮起時，直流電源正處于短路狀態
12·過壓：該燈亮起時，直流電源正處于過壓狀態
13·過流：該燈亮起時，直流電源正處于過流狀態
14·過溫：該燈亮起時，直流電源正處于過熱狀態
15·面板計時器：用于設定直流電源輸出關斷的時間
16·計時器：用于控制直流電源計時器的關斷
三·直流電源后面板說明
1，市電輸入：一般為AC220V或AC380V
2，直流電源輸出接線端，正極和負極
四·操作說明：
1·按照直流電源所貼表示，接入市電
2·開啟輸入AC的開關
3·界面操作
1）鍵盤

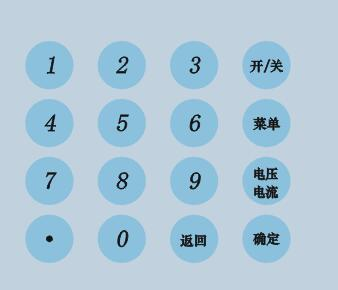

a) 數字鍵：用于輸入數值的設置
b) 開/關：用于設置完畢后開機和關機
c) 菜單：用于菜單屏幕間的切換鍵
d) 電壓/電流：在直流電源運行過程中修改電壓電流數值
e) 返回：用于取消當前設置的按鍵
f) 確定：用于直流電源設置完成后的確認鍵

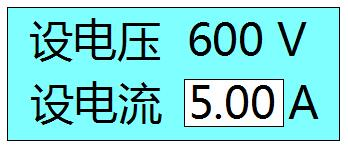

2）電壓電流設置：

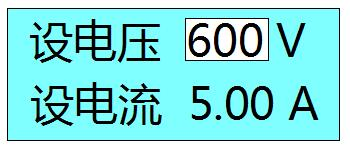

當電壓接通后，屏幕顯示提示上次使用時所設定的電壓電流值，光標停留位置處于可修改狀態。假設設置1200V3A，在當前狀態下通過數字鍵輸入1200，按一下確認鍵確認，，并進入電流設置狀態，再通過數字鍵輸入3，按一下確認鍵，完成電壓電流的設定，按選擇/功能鍵進入一屏功能設置
設置完成后的界面圖
3）保護功能：
通過旋鈕調節改變光標位置,選擇好位置后，按一下確認鍵，進入下一個功能的設置，本屏功能設置完后，按一下菜單鍵，進入下一個功能的設置。
設置完成后的界面示意圖
4）工作模式的設置：

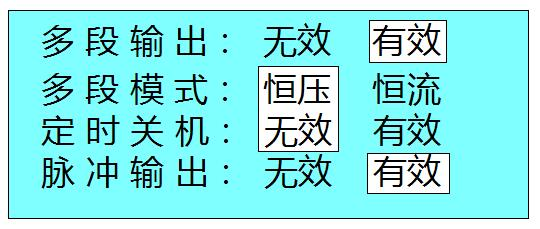

可以根據使用者的需要，而選擇電源輸出的模式，操作方式與上面一樣
本屏設置完成后按一下菜單鍵，從而進入了下一屏的功能設置
具體釋意如下：
多段輸出：是指設備按照設置好后的時間段參數，段數工作制定循環數值后，自動關閉電源設備的輸出。
多段模式：恒壓指電壓基準值按照設定后的時間段參數，電流基準值按照首屏設定的電流值設置值。
恒流是指電流基準值按照設置好的時間段參數，電壓基準值按照首屏設定的電壓設置值
定時關機功能：是指電壓設備按照首屏所設定的電壓電流值運行到設置好的老化時間后，電壓設備自動關閉輸出
注意！請注意！：多段輸出和定時關機只能設置其中一個功能，不可兼?zhèn)洹?

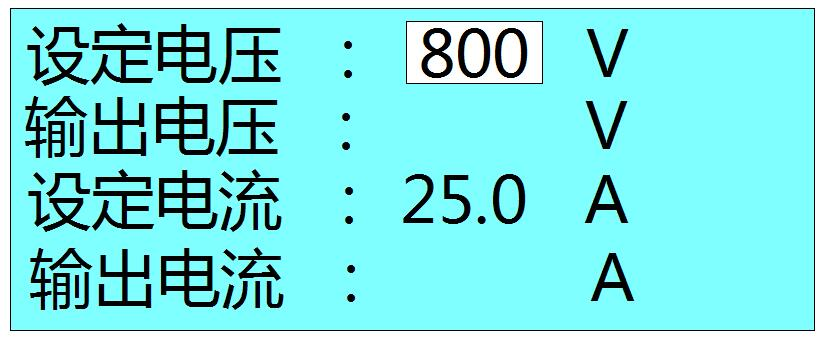

設定完成后的電壓設備的界面：

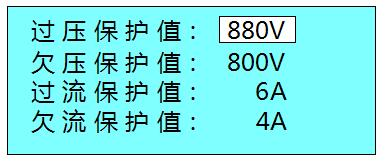

5）電壓設備的保護功能的參數設置
設置方法，在光標位置通過數字鍵輸入，按一下確定鍵，同時進入欠壓保護值設定，再輸入所需電壓保護值數值，按一下確認鍵，再就進入欠流保護狀態進行欠流保護功能，若無需設定欠流保護值，按一下菜單鍵，進入下一個功能設置.
進行設置完畢的界面：
6）多時間段斜坡輸出功能參數的設定
時間設定范圍：1-20段
輸出參數：在直流電源設備額定輸出范圍內
建立時間：0.1S-999.9S
保護時間：最大9999H59M59S

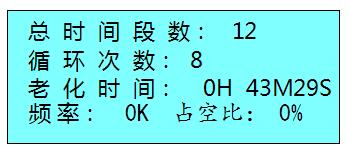

7）總時間段數，老化時間，脈沖輸出模式功能參數設置
總時間段數：1-20（實際工作選取的11上一屏時間段數）
循環次數：1-9999（多段模式下按照上一屏各個時間段以及總段數循環多次后電源設備自動關閉輸出）
老化時間的設定：9999H59M59S（定時關機模式下，電源設備工作多長時間后自動關閉電源設備的輸出）
頻率（選配功能）:1-100KHZ（輸出脈沖頻率，該參數需要相關硬件及軟件的配合方可實現）
占空比（選配功能）：1%-90%左右（輸出脈沖占空比，該參數需要相關硬件及軟件的配合方可實現）

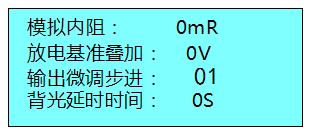

8)模擬內阻，放電基準疊加，輸出微調步進，背光延時時間參數設置（模擬內阻，放電基準疊加需要相關硬件及軟件的配合方可實現）（選配）
模擬內阻設定范圍：0-250m歐姆
放電基準疊加：0-250V左右
輸出微調步進范圍：0-99，單位按照現實分辨率，用來設置在電源設備運行中修改電壓電流的步進值。
背光延時時間設定范圍：0-999S（設置0表示背光常亮）
設置完成后按菜單鍵，界面回到電壓電流值設定界面，所有設置完畢
9）所有設置完成后，按一下開關鍵，從而進入工作狀態，輸出等亮起
a) 工作在多段輸出模式，界面如下所示：
表示電壓在上升過程，后面數值即上升設定電壓的剩余時間

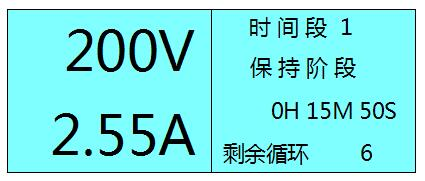

達到設定電壓后，進入保持階段，如下圖所示，另外界面同時顯示保持該階段的剩余時間以及所剩循環次數

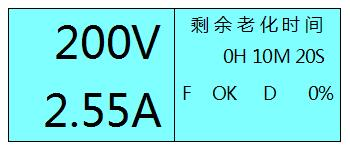

b) 工作在定時關機模式，界面如下所示，按照首屏設置的電壓電流值運行到設置好的老化時間后自動關閉電源設備的輸出
c) 正常工作狀態時，按一下菜單鍵，可以切換到如下界面，可通過調節旋鈕步進調節設定電壓及電流，步進值即輸出微調步進所設定的值

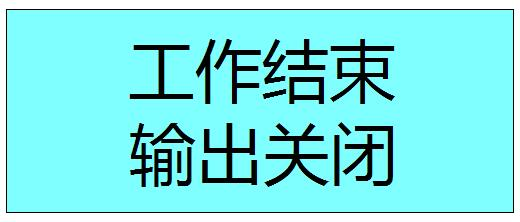

10）正常工作狀態下，不管工作在多段輸出模式或定時關機模式，工作結束后，界面均會出現如下圖所示

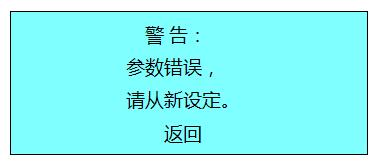

11）在設置過程中，如果設置參數超出范圍，畫面即會提醒出錯，如下圖所示之警告界面

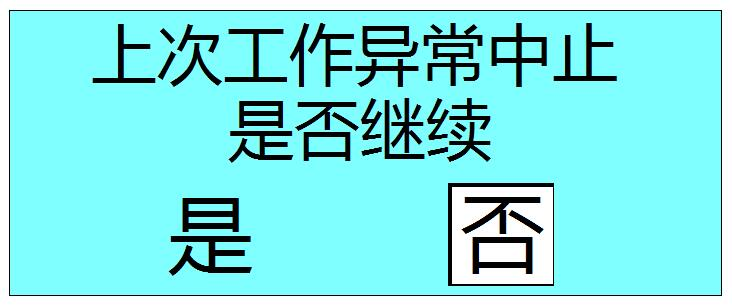

12）在使用過程中假如突然斷電，在下一次開機時，就會出現下面如圖所示的詢問界面，可以通過調節旋鈕進行所需要的操作，下圖
4·工作結束后，摁一下開關鍵，電源設備停止輸出，在摁一下面板上的斷按鈕，切斷輸入AC電源
